| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Huaxiajie |
| Certificación: | Interteck, ISO9001 |
| Número de modelo: | WD2KMG |
| Cantidad de orden mínima: | 1000M |
| Precio: | FOB Shanghai $21/sqm |
| Detalles de empaquetado: | 2 pedazos/paquete de la película que encoge, pallat |
| Tiempo de entrega: | 25 días |
| Condiciones de pago: | el depósito del 30% pagado por T/T por adelantado, el equilibrio pagó por T/T antes de cargar |
| Capacidad de la fuente: | 100 pedazos/día |
| Nombre del producto: | Deckings del exterior de WPC | Materiales: | compuesto plástico de madera |
|---|---|---|---|

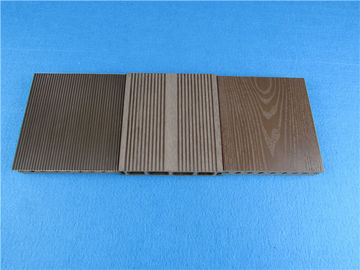

| superficie: | cepillado, grabado en relieve | color: | cedro, palo de rosa, haya, nogal negro, café |
| Tamaño: | 140*25m m | Longitud: | Personalizado |

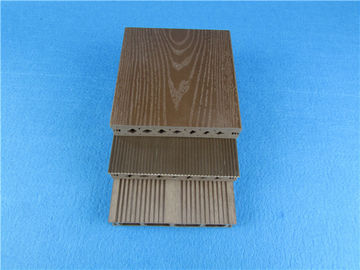

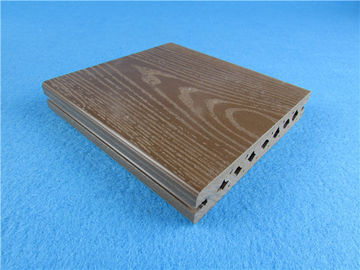

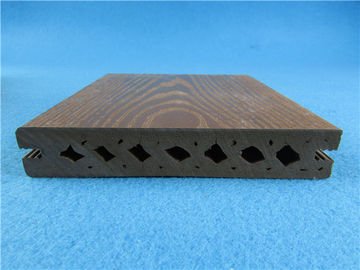

Piso de madera compuesto de madera de 140 * 25 mm
Todo el estampado estándar está disponible con esta opción.
Ofrece la mejor combinación de precio y calidad. Existen diferentes opciones de tratamiento de superficie disponibles.
como características añadidas.
Los patrones de relieve únicos realzan la belleza de las tablas, además de aumentar su autenticidad.
Decorativo / Fuerte / Confiable
Aplicaciones:
Oficina, hoteles, edificio público, hipermercados, fascias arquitectónicas, locales comerciales.
La cubierta exterior de plástico compuesto de madera es adecuada para su terraza, su jardín y su parque.
Pavimentos, todos los pavimentos son de grano de madera natural.
Combina las ventajas de la madera y el plástico, pero reduce la necesidad de uso repetitivo y derrochador.
Mantenimiento, y reduce el costo de mantenimiento.
El decking compuesto WPC es flexible para las especificaciones de diseño y apariencia. Además, no se rompe, envuelve ni se descompone, y es impermeable a la putrefacción y a los organismos que comen madera. Lidera la última tendencia en el mercado de materiales de construcción.
Presupuesto:
| Nombre | Tableros de suelo de tarima de cubierta de plástico compuesto antideslizante de plástico sólido WPC |
| tamaño | 140 * 25 mm, 140 * 28 mm, 89 * 25 mm / sólido |
| Longitud | Longitud personalizada |
| Color | Teca, Haya, Nogal Negro, Café, Color personalizado |
| Componente material | 60% PVC + 30% polvo de madera + 10% aditivos especiales |
| Superficie | Suave, cepillado, rayado, grano opcional |
| Garantía | 15 años |
| Certificado | ISO9001, ISO14001, CE, SGS |
| Toda la vida | 25 años |
| Paquete | Palet con PVC suave flim |
| Rango de uso | Jardín, Césped, Balcón, Pasillo, Garaje, Piscina y SPA Alrededores, Paseo marítimo, Patio de recreo |
Ventaja competitiva:
Somos profesionales en la fabricación de productos de extrusión de PVC durante casi 20 años. Con producción avanzada.
líneas de Alemania e Italia, tenemos una capacidad anual total de más de 5 millones de metros cuadrados de PVC
paneles de pared y techo, más de 6,000MT de productos de madera plástica y más de 2,000 TM de otros productos de PVC.
Nuestra empresa tiene una fuerte capacidad tecnológica. Contamos con más de 20 ingenieros y técnicos.
Especializados en el desarrollo de nuevos productos. Todo tipo de tipos y colores de diseño que tenemos.
Desarrollados están liderando la moda en el campo de la decoración china. Tenemos más de 140 cadenas de tiendas.
y posee varias patentes en China. Nuestros productos se venden bien en Europa, Oriente Medio y América del Norte.
Prueba Reprot:
Tabla 2. Resultados de la prueba
| Método de prueba | Caracteres | Resultado |
| ASTM G155 | Resistencia a la intemperie | Después de 2000 horas de prueba de intemperie Escala de grises: 3 Hubo un cambio de color en el superficie. |
Tabla 2
| Método de prueba | Caracteres | Resultado | ||
| ASTM D 256 | Resistencia al impacto | 59.1 J / m Tipo de ruptura | ||
| ASTM D 790 | Fuerza flexible (Espesor: 3 mm, span: 48 mm) | MOR :: 79.8Mpa MOE: 3107Mpa | ||
| ASTM D1037 | Absorción de agua y Hinchazón en el espesor (24 horas de inmersión) | Absorción de agua: 0.16% Espesor de hinchamiento: 0.10% | ||
| ASTM D2395 | Gravedad específica | 1.17g / cm3 | ||
| ASTM D4060 | Resistencia a la abrasión (CS-17,2000ciclos) | Pérdida de peso: 0.12g | ||
| ASTM D696 | Coeficiente de lineal expansión térmica (-30 ℃ ~ 30 ℃) | 5.13 * 10-5 1 / | ||
| ASTM D2394 | Prueba de resistencia al deslizamiento | Resistencia al deslizamiento estático | Deslizamiento dinámico Resistencia | |
| Superficie seca | 0.63 | 0.45 | ||
| Superficie mojada | 0.69 | 0.68 | ||
| ASTM D638 | Resistencia a la tracción | 37.2MPa | ||
ASTM D7032 y ASTM D6109 | Resistencia a la flexión: inicial (Espesor: 27mm, span 432mm) | MOR: 33.2Mpa MOE: 2073Mpa | ||
Resistencia a la flexión temperatura y efectos de humedad (-29 para 7days) | MOR: 35.0Mpa, aumento 5.4% MOE: 2209Mpa, aumento 6.6% | |||
Resistencia a la flexión temperatura y efectos de humedad (52 ℃ para 7days) | MOR: 35.2Mpa, aumento 6.0% MOE: 2162Mpa, aumento 4.3% | |||
Resistencia a la flexión temperatura y efectos de la humedad (inmersión en agua por 7dias) | MOR: 33.4Mpa, aumento del 0.6%. MOE: 2103Mpa, aumento del 1,4%. | |||
ASTM D7031 y ASTM D6109 | Fuerza flexible (Espesor: 27 mm, span: 432 mm) (Después de la resistencia de congelación-descongelación) | MOR: 33.4Mpa, aumento 6.0% MOE: 2167Mpa, aumento 4.5% | ||
| ASTM D1761 | Prueba de extracción de sujetadores | 2387.8N | ||
